海灣消防回路接地故障識別、深度排查與根治運維方案

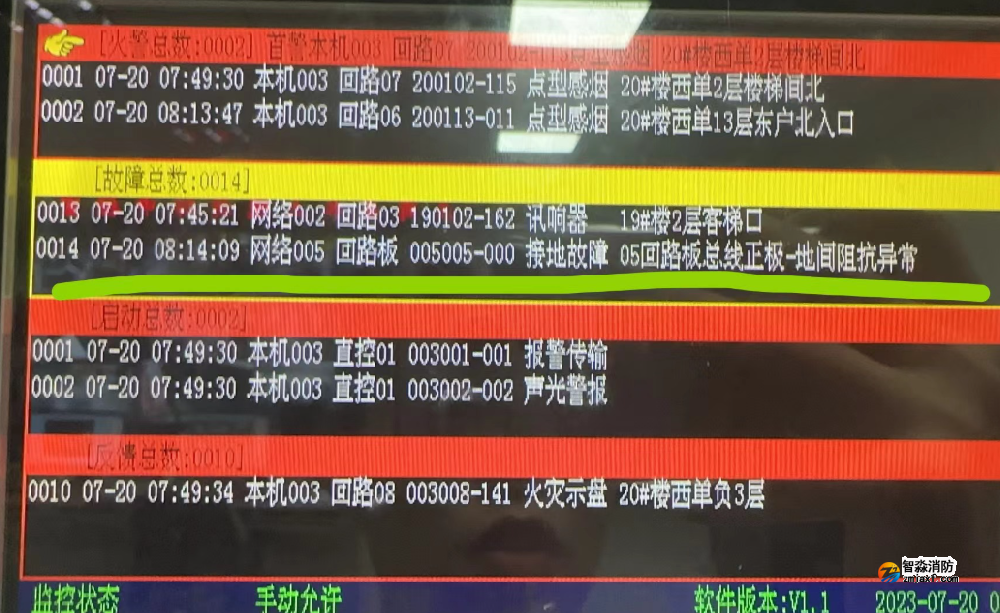

海灣消防二總線回路接地故障是消防系統運維中極為常見的隱性故障，區別于顯性的短路故障，接地故障無突發性全線癱瘓問題，隱蔽性強、排查難度大、復發率高，長期故障會導致回路電壓不穩、設備頻繁離線、通訊紊亂、誤報火警、聯動失效等一系列問題，嚴重影響火災自動報警系統的穩定運行。海灣消防主機對回路接地故障具備精準檢測功能，當總線單根線或兩根線與大地、墻體、橋架、管道等接地導體形成導通回路，主機就會報出“回路接地故障”。多數基層運維人員對接地故障認知不足，無法區分單點接地、多點接地、間歇性接地故障，排查方式粗放，導致故障反復出現無法根治。本文基于海灣GST系列設備工作原理，全面拆解回路接地故障的分類、核心成因、差異化排查方法、根治維修工藝及常態化預防措施，為消防運維人員提供系統化實操指導。
海灣消防二總線正常運行時，總線與大地之間處于絕緣隔離狀態，對地絕緣電阻數值保持在高阻值區間，主機回路電壓穩定，設備通訊、供電正常。回路接地故障分為單點單線接地、雙線接地、多點混合接地三種類型，故障危害逐級遞增。單點單線接地是最輕微的故障，僅一根總線與接地導體導通，回路整體可勉強運行，僅出現電壓小幅波動，設備偶發離線；雙線接地等同于回路短路，會直接觸發回路故障、設備全線離線，危害等同于全短路故障；多點混合接地故障工況最不穩定，多處線路存在接地隱患，會導致回路電壓持續波動，主機巡檢紊亂，設備頻繁誤報、漏報、離線重啟，故障無固定規律，排查難度最大。接地故障的核心誘因集中在線纜絕緣破損受潮、施工布線違規、設備內部漏電、環境潮濕積灰四大維度。
線纜絕緣層破損受潮是接地故障最核心的誘因，占現場故障總量的70%以上。消防總線線纜長期敷設于潮濕、封閉的墻體、吊頂、管道井內，絕緣層老化、磨損、開裂后，線纜銅芯與墻體鋼筋、金屬橋架、穿管鋼管等接地金屬構件直接接觸，形成接地回路。尤其是地下室、車庫、設備機房、屋面吊頂?shù)葏^(qū)域，環境濕度大，絕緣層破損后會吸附水汽，大幅降低絕緣性能，形成持續性接地故障。部分線纜穿墻、穿樓板點位，施工時未加裝絕緣護套管，線纜直接與混凝土、金屬管口摩擦破損，長期運行后必然出現接地隱患。除此之外，線纜長期浸泡在積水、冷凝水中，絕緣層受潮失效，也會引發全線多點接地故障。
施工布線不規范是接地故障的人為核心誘因，多為工程遺留隱患。新建及改造消防工程施工中，部分作業人員未嚴格按照規范布線，總線線纜直接捆綁在金屬橋架、消防管道、電氣管道上，未做絕緣隔離；線纜敷設過度拉扯、彎折，導致內部絕緣層隱性破損，肉眼無法識別，后期受潮后觸發接地故障；分線盒、過路盒未做防水處理，盒內積水積灰，導致線纜接頭受潮接地；多回路線纜混雜敷設，無分層隔離、無防護措施，線纜磨損交叉接地。同時，部分施工現場為圖方便，將廢棄線纜線頭、絕緣殘?jiān)z留在橋架、分線盒內，接觸運行總線后形成臨時接地隱患，引發間歇性接地故障。
現場設備內部漏電、接地不良是設備端專屬接地故障誘因。海灣消防探測器、輸入輸出模塊、中繼模塊等設備，長期運行后電路板積灰、受潮、氧化，會導致設備內部線路漏電，造成總線對地接地；設備安裝底座貼合金屬吊頂、金屬支架，未加裝絕緣墊片，金屬底座直接接地，設備接線端子受潮導通后，會通過底座形成接地回路；部分老舊設備電路板老化、電容擊穿、線路微短路，會持續產生漏電現象，引發持續性接地故障。此類故障的典型特征是線路本體無任何破損，單獨接入設備即報接地故障，拆除設備后回路恢復正常。
環境積灰、潮濕引發的間歇性接地故障是最難排查的故障類型。在粉塵較多的廠房、倉庫，濕氣較重的地下室，溫差較大的管道井內，線纜、設備表面積聚大量粉塵、水汽，粉塵吸濕后具備導電性能，會在總線與接地構件之間形成微弱導通回路，觸發接地故障。環境干燥時，粉塵絕緣性恢復，故障自動消失；環境潮濕時故障復發，呈現無規律間歇性特征，極易被運維人員忽略，長期積累會導致回路板過載損壞。
海灣消防回路接地故障排查需遵循“分類判定、隔離檢測、分段篩查、逐點清零”的專屬流程，區別于短路故障排查方式，針對性解決隱性接地隱患。首先進行故障定性，斷開回路所有外接設備，單獨測量空載線路對地絕緣電阻，若線路對地阻值過低，判定為線路接地故障；若空載線路正常，接入設備后報錯，判定為設備漏電接地故障。其次采用分段隔離法，將整條回路拆分多個分支路段，逐段斷開接地排查，鎖定故障路段后，再逐點排查線纜接頭、設備點位，精準定位故障根源。針對間歇性接地故障，需結合環境變化，在潮濕、粉塵天氣下重點排查，避免漏判隱性隱患。
不同類型接地故障需采用差異化維修根治方案，杜絕故障反復復發。針對線纜破損接地，徹底更換破損、老化、受潮線纜，重新規范敷設，所有穿墻、穿管、跨金屬構件點位加裝絕緣護套，線纜與金屬部件之間增設絕緣墊片，杜絕直接接觸；針對施工不規范隱患，重新規整布線，分離混雜線纜，清理橋架、分線盒內雜物、廢棄線頭，所有線路接頭做防水絕緣密封處理；針對設備漏電接地，清理設備電路板積灰、氧化層，烘干受潮設備，老化、漏電嚴重的設備直接更換全新設備，設備安裝時加裝絕緣底座墊片，隔離金屬接地構件；針對環境性間歇性接地，定期清理設備、線纜表面積塵，對潮濕區域設備、分線盒做防水密封處理，加裝防潮模塊，改善局部運行環境。
維修完成后需開展全方位絕緣檢測，使用搖表測量回路對地絕緣電阻，確保數值達標，無漏電、接地隱患；空載線路、帶設備滿載運行分別測試，主機無接地故障報警，設備巡檢正常、電壓穩定。日常運維中，需建立接地故障專項巡檢機制，每年雨季、冬季溫差變化節點開展線路絕緣檢測，及時排查隱性接地隱患；嚴格規范施工與維修工藝，從源頭杜絕布線不規范、防護不到位問題，徹底根治海灣消防回路接地故障。
