海灣測溫式電氣火災監控探測器點位布設、Pt100傳感器施工規范與溫度報警邏輯
低壓配電系統中，線纜接頭氧化松動、母線排虛接、設備接線端子過載發熱是僅次于漏電的第二大電氣火災誘因。此類故障初期無明顯漏電、過載現象，僅表現為局部溫度緩慢升高，常規漏電監控、過載保護裝置無法識別，極易形成隱蔽性火災隱患。海灣測溫式電氣火災監控探測器依托高精度Pt100鉑電阻溫度傳感器，實時采集線纜、母線、接線端子的運行溫度，可精準捕捉早期過熱隱患，填補了傳統電氣監控系統的監測盲區。本文基于GB14287.3-2014規范，結合海灣DH-GST-N3301測溫探測器產品特性，詳細闡述設備點位布設原則、傳感器標準化施工工藝、分級溫度報警邏輯，為配電柜、橋架母線、電纜終端的溫度監測工程落地提供全套技術標準。

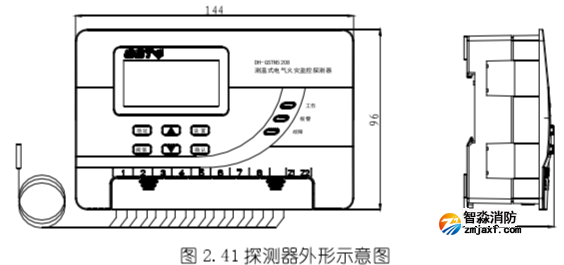

海灣測溫式探測器分為接觸式單點測溫、多路組合測溫兩大類型，核心測溫元件均采用工業級Pt100鉑電阻傳感器，具備測溫精度高、溫漂小、穩定性強的優勢，測溫范圍覆蓋-20℃~+125℃，完全適配低壓配電設備常規運行工況。相較于普通熱敏電阻傳感器，Pt100傳感器溫度線性度更好，長期高溫環境下不會出現精度衰減，可精準區分設備正常溫升與故障異常溫升，從硬件層面降低誤報概率。設備采用DIN導軌安裝，適配各類標準配電柜、配電箱，支持與剩余電流探測器混搭組網，實現“漏電+測溫”雙重監測，全方位覆蓋電氣火災核心誘因。
點位科學布設是測溫系統發揮作用的關鍵，需遵循“重點覆蓋、無盲區、不冗余”的布設原則。首先是配電柜內部點位布設，所有塑殼斷路器、微型斷路器進出線接線端子必須布設測溫傳感器，接線端子是配電系統最易虛接發熱的點位；配電柜母線排搭接處、母線穿墻接頭、銅排對接螺栓點位需全覆蓋測溫，此類點位長期承載大電流，螺栓松動、接觸面氧化會快速引發高溫過熱。其次是電纜線路布設，電纜橋架轉彎處、線纜終端頭、超長線纜中間接頭、高低壓接駁點位必須布置測溫點位，避免線纜接頭過熱起火。最后是特殊設備點位，變頻器、軟啟動器、無功補償電容器的接線端子為高危發熱點位，需單獨布設監測傳感器。同時需規避重復布設，同一無分支短線路僅需設置1處測溫點位，減少設備冗余與施工成本。
Pt100傳感器施工安裝有嚴格的標準化工藝，直接影響測溫準確性。接觸式傳感器必須與被測點位緊密貼合，安裝前清理接線端子、母線排表面的氧化層、灰塵、油污，保證接觸面潔凈無雜質。采用專用耐高溫扎帶、金屬卡扣固定傳感器，禁止使用普通塑料扎帶，防止高溫老化斷裂導致傳感器脫落。傳感器引線需預留適度余量，避免設備震動拉扯線路，引線采用屏蔽雙絞線，獨立穿管敷設，遠離動力電纜與電磁設備，防止電磁干擾造成溫度數據跳變。對于封閉式母線槽，傳感器需安裝于母線槽接頭縫隙處，貼合母線導體外殼，不可懸空安裝，否則無法采集真實運行溫度。潮濕、粉塵工況下，傳感器接頭需做防水密封處理，防止水汽、粉塵侵入影響傳感精度。
海灣測溫探測器具備分級報警邏輯，分為預警、報警兩級閾值，可根據不同設備工況差異化配置。常規配電端子、線纜正常運行溫度為30℃~50℃，環境溫度較高的配電室正常溫升不超過60℃。通用預警閾值設置為70℃，此時設備處于輕微過熱狀態，屬于早期隱患，主機僅彈窗提示、記錄數據，不觸發聲光強報警，便于運維人員排查輕微隱患；報警閾值統一設置為90℃，溫度達到該數值時，說明設備存在嚴重虛接、過載故障，持續升溫會快速引燃線纜絕緣層，設備立即觸發聲光報警，同步上傳主機與云平臺。針對工業重載動力回路、夏季高溫密閉配電柜，可適當上調預警閾值至75℃，避免環境溫升導致的誤報。
系統內置溫度濾波與延時判定邏輯，杜絕瞬時溫度波動誤報。設備實時每秒采集1次溫度數據，連續30秒溫度持續超標且無回落趨勢，才會觸發對應等級報警，有效規避設備啟動瞬時溫升、短時負載波動造成的誤觸發。同時具備超溫故障記憶功能，可留存溫度峰值、超標時長、故障點位等數據，為故障溯源、隱患整改提供數據支撐。在日常運維中，需定期檢查傳感器貼合狀態、線路完好性，校準測溫精度，確保高溫隱患可第一時間精準預警。
測溫式監控設備作為電氣火災預警的核心補充設備，可有效解決配電設備過熱隱蔽隱患監測難題。嚴格落實點位布設、傳感器施工與報警邏輯標準，能構建“漏電監測+溫度監測”的雙重防護體系，大幅提升低壓配電系統的消防安全防控能力。
